Rơ-le Nhiệt Là Gì?

Rơ-le Nhiệt Là Gì? Cấu Tạo, Nguyên Lý và Ứng Dụng

Rơ-le nhiệt là gì?

Rơ-le nhiệt là thiết bị bảo vệ điện tự động, có chức năng ngắt mạch điện khi dòng điện vượt quá giới hạn trong một khoảng thời gian nhất định. Thiết bị này hoạt động dựa trên hiện tượng giãn nở nhiệt của kim loại khi có dòng điện đi qua.

Rơ-le nhiệt thường được lắp sau khởi động từ (contactor) để bảo vệ động cơ điện khỏi tình trạng quá tải, giúp tăng tuổi thọ thiết bị và đảm bảo an toàn cho hệ thống điện.

Cấu tạo cơ bản

Một rơ-le nhiệt thông thường bao gồm:

Thanh kim loại lưỡng kim (bimetal): là phần cảm biến nhiệt, cong lên khi nóng.
Tiếp điểm thường đóng (NC) và thường mở (NO): thay đổi trạng thái khi nhiệt độ vượt ngưỡng.
Nút reset: dùng để khởi động lại sau khi rơ-le tác động.
Cơ cấu chỉnh dòng: cho phép cài đặt ngưỡng bảo vệ phù hợp với dòng động cơ.

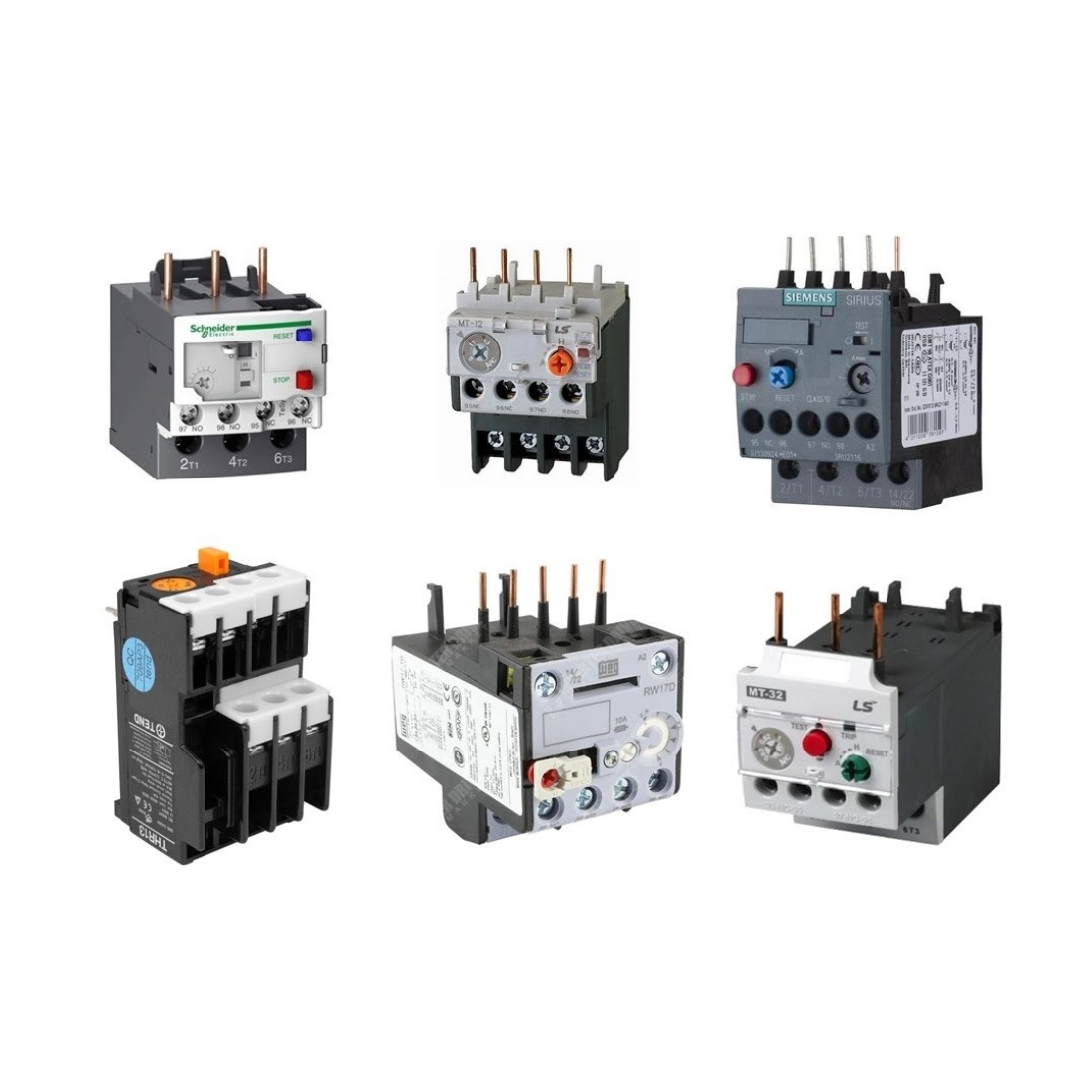

các dạng rơ le nhiệt trên thực tế

Nguyên lý hoạt động

Khi dòng điện vượt mức cài đặt, thanh kim loại lưỡng kim bị nung nóng và uốn cong. Khi cong đến một giới hạn nhất định, nó làm thay đổi trạng thái tiếp điểm, ngắt mạch điều khiển khởi động từ, khiến động cơ dừng lại.

Ứng dụng thực tế

Bảo vệ động cơ 1 pha hoặc 3 pha khỏi quá tải
Bảo vệ máy bơm, quạt công nghiệp, máy nén khí
Kết hợp trong mạch khởi động sao – tam giác
Dùng trong tủ điện điều khiển và phân phối

Ưu điểm

Giá thành rẻ, dễ lắp đặt
Điều chỉnh được ngưỡng bảo vệ
Hoạt động ổn định, ít hỏng hóc
Có thể tích hợp vào nhiều dòng khởi động từ khác nhau

Cùng Thuận Phát tìm hiểu và lựa chọn rơ-le nhiệt phù hợp để bảo vệ động cơ và thiết bị điện của bạn nhé!
