SSR Là Gì? Phân Loại và Ứng Dụng Của Rơ-le Bán Dẫn

1. SSR là gì?

SSR (Solid State Relay) hay rơ-le bán dẫn là một loại thiết bị chuyển mạch điện tử, dùng để đóng/ngắt mạch điện mà không cần tiếp điểm cơ khí như rơ-le cơ truyền thống. SSR hoạt động dựa trên nguyên lý chuyển mạch bằng linh kiện bán dẫn như triac, thyristor, transistor hoặc MOSFET.

Vì không có bộ phận chuyển động, SSR hoạt động êm, bền bỉ và có tốc độ đóng cắt rất cao.

2. Ưu điểm của SSR

• Không tiếp điểm cơ khí → không tạo tia lửa, không mài mòn

• Tốc độ đóng/ngắt nhanh → thích hợp cho điều khiển tự động

• Hoạt động êm ái → không phát ra tiếng "tạch" như rơ-le cơ

• Độ bền cao, tuổi thọ lâu hơn rơ-le thường

• Chịu rung, sốc tốt, phù hợp môi trường công nghiệp

3. Phân loại SSR

SSR có thể được phân loại theo nhiều tiêu chí, phổ biến nhất là:

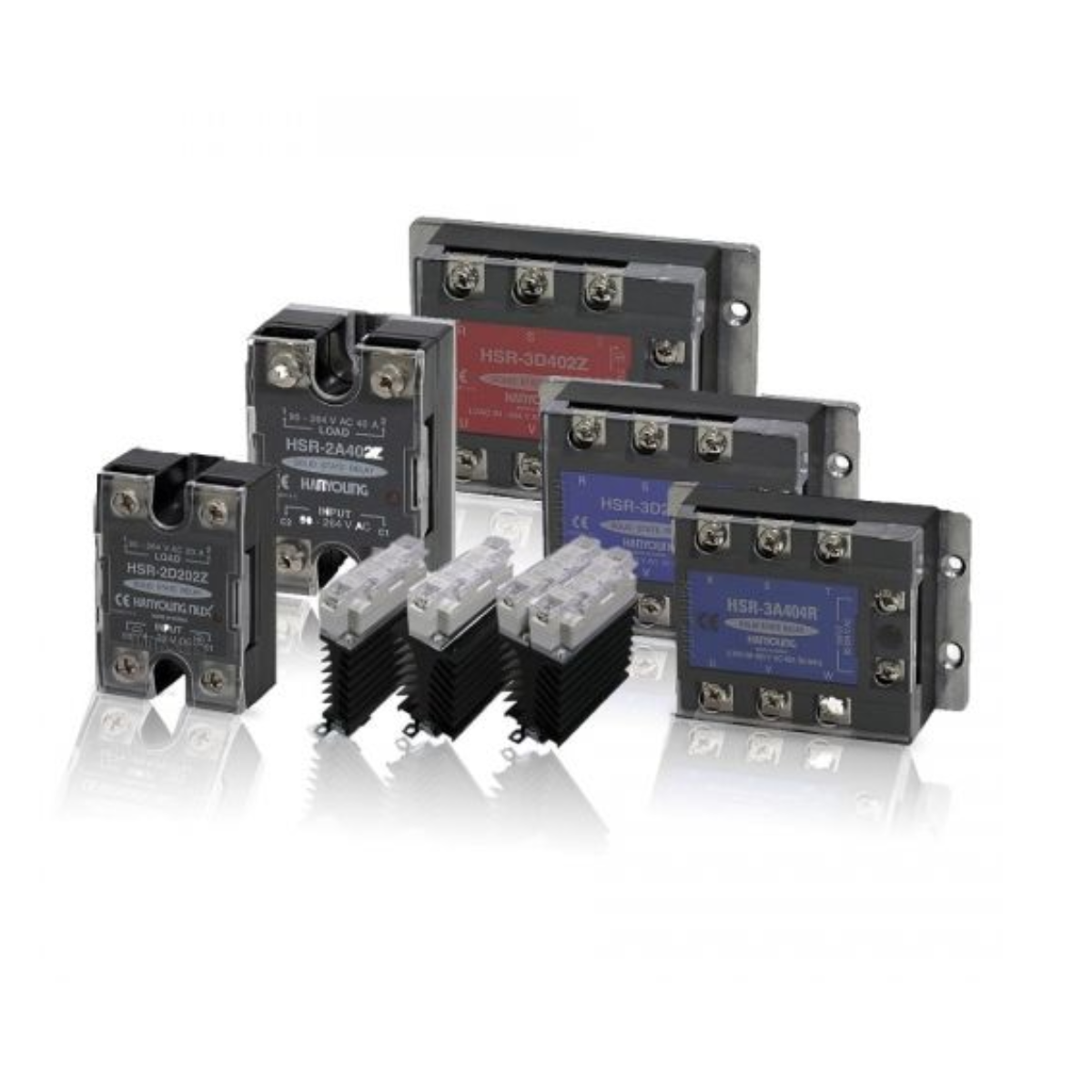

một số phân loại ssr

a) Theo loại tín hiệu đầu vào điều khiển:

• SSR AC: điều khiển dòng xoay chiều (AC)

• SSR DC: điều khiển dòng một chiều (DC)

• SSR đa năng: đầu vào có thể là AC hoặc DC

b) Theo điện áp và dòng tải:

• SSR 5A, 10A, 25A, 40A, 60A, 100A…

• SSR 240VAC, 380VAC, 24VDC, 110VDC…

c) Theo cấu trúc đóng/ngắt:

• Zero Crossing SSR: đóng tải khi điện áp AC đi qua điểm 0 → giảm nhiễu

• Random Turn-On SSR: đóng tải tại bất kỳ thời điểm nào → dùng cho điều khiển pha

4. Ứng dụng thực tế của SSR

SSR được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng, đặc biệt trong các hệ thống yêu cầu độ chính xác và tốc độ cao:

• Điều khiển gia nhiệt: máy ép nhiệt, lò sấy, điều khiển PID nhiệt độ

• Tự động hóa nhà máy: đóng/ngắt tải trong dây chuyền

• Hệ thống chiếu sáng công nghiệp: bật/tắt đèn không gây nhiễu

• Điều khiển motor (trong giới hạn dòng cho phép)

• Thay thế rơ-le cơ truyền thống trong môi trường rung, bụi, hoặc cần hoạt động liên tục

5. Lưu ý khi sử dụng SSR

• Tản nhiệt: SSR sinh nhiệt khi hoạt động → cần gắn kẽm tản nhiệt hoặc quạt làm mát

• Dòng khởi động tải: chọn SSR có dòng lớn hơn dòng tải thực tế từ 1.5 – 2 lần

• Không dùng SSR trực tiếp với tải cảm lớn (như motor công suất cao), cần kết hợp khởi động mềm hoặc contactor
