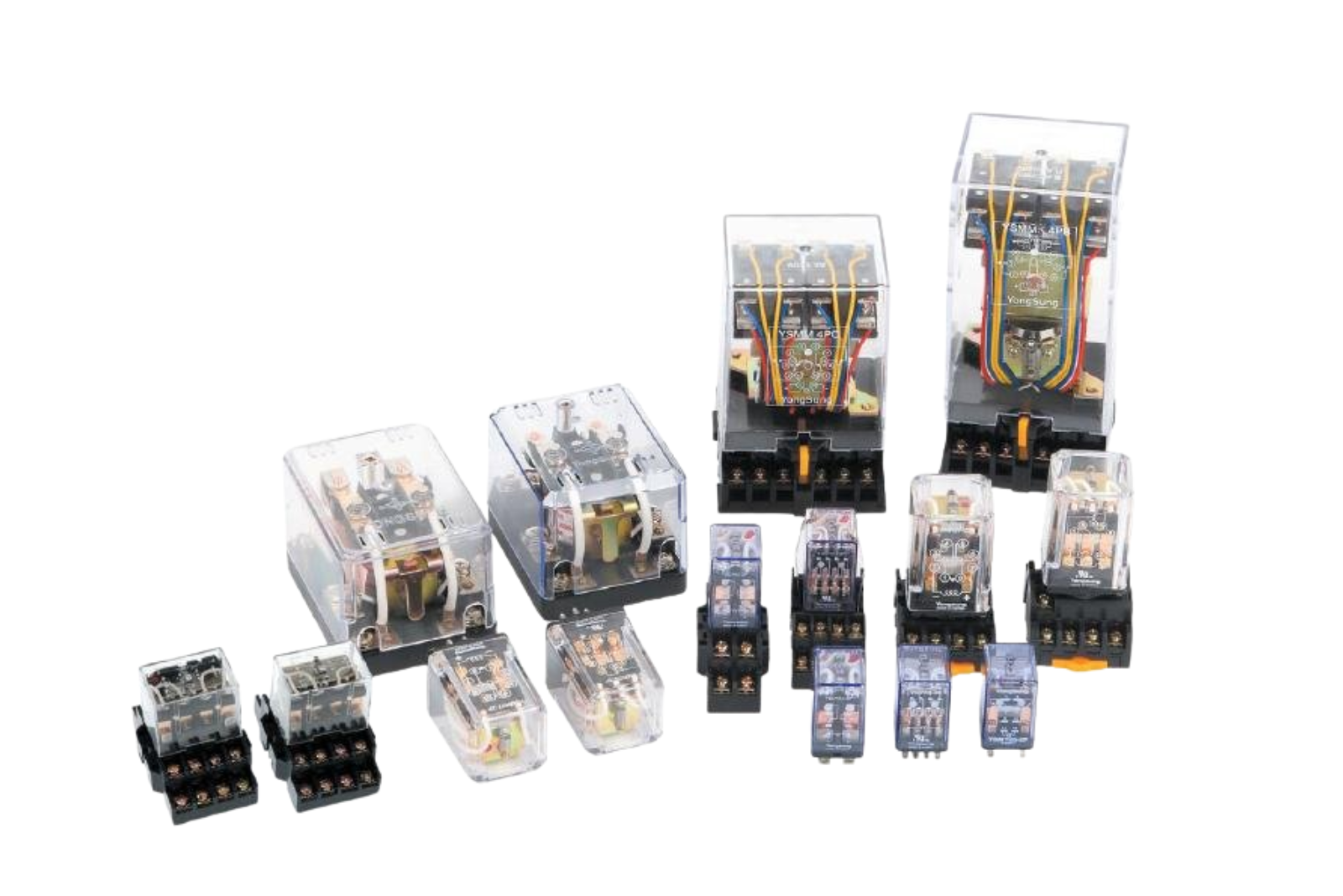

Rơ-le Trung Gian và vai trò trong tủ khiển
Rơ-le trung gian là một thiết bị điện có chức năng truyền tín hiệu điều khiển từ mạch điện áp thấp sang mạch công suất lớn. Thiết bị này thường được sử dụng trong các mạch điều khiển công nghiệp để cách ly, khuếch đại và chuyển mạch tín hiệu.
Dù không trực tiếp đóng cắt tải lớn như contactor, nhưng rơ-le trung gian lại đóng vai trò “trung chuyển” không thể thay thế trong các hệ thống tự động hóa hiện đại.
Một rơ-le trung gian điển hình gồm:
Cuộn dây điện từ: khi có dòng điện chạy qua sẽ sinh ra từ trường.
Lõi sắt và lưỡi gà: từ trường hút lưỡi gà làm thay đổi trạng thái tiếp điểm.
Các tiếp điểm NO (thường hở) và NC (thường đóng): chuyển đổi trạng thái để điều khiển thiết bị khác.
Vỏ bảo vệ bằng nhựa trong: dễ quan sát hoạt động bên trong.
Nguyên lý hoạt động:
Khi cấp điện cho cuộn dây, từ trường sinh ra sẽ hút lưỡi gà, làm đóng/mở các tiếp điểm. Khi mất điện, lò xo hồi vị sẽ kéo lưỡi gà về trạng thái ban đầu.
.png)
| Chức năng | Mô tả |
|---|---|
| Cách ly tín hiệu | Bảo vệ mạch điều khiển (PLC, sensor...) khỏi dòng điện lớn từ tải |
| Khuếch đại công suất | Dùng dòng điều khiển nhỏ để điều khiển các thiết bị công suất lớn |
| Tăng số lượng tín hiệu điều khiển | Một tín hiệu đầu vào có thể điều khiển nhiều ngõ ra |
| Linh hoạt logic điều khiển | Chuyển đổi trạng thái NO/NC tùy ý, phù hợp với yêu cầu mạch |
Rơ-le trung gian được sử dụng rộng rãi trong:
Mạch điều khiển động cơ: bật/tắt contactor qua PLC hoặc nút nhấn.
Hệ thống chiếu sáng công nghiệp: điều khiển đèn từ xa.
Tủ điều khiển máy sản xuất: kết hợp với timer, cảm biến, counter.
Tủ ATS (chuyển nguồn tự động): điều khiển mạch trung gian giữa lưới và máy phát.
Dễ lắp đặt, bảo trì.
Đa dạng mức điện áp: 5VDC, 12VDC, 24VDC, 220VAC...
An toàn, cách ly tốt giữa mạch điều khiển và mạch tải.
Hoạt động ổn định, tuổi thọ cao nếu chọn đúng tải.
Không dùng quá dòng định mức của tiếp điểm.
Nếu dùng nguồn DC, nên lắp diode chống ngược chiều để bảo vệ thiết bị điều khiển.
Cần kiểm tra định kỳ để tránh tiếp điểm bị cháy, mòn.
Rơ-le trung gian tuy nhỏ bé nhưng là thành phần thiết yếu trong mọi mạch điều khiển công nghiệp. Việc hiểu rõ nguyên lý và ứng dụng giúp kỹ sư và kỹ thuật viên thiết kế hệ thống tự động hóa an toàn, linh hoạt và hiệu quả hơn.
